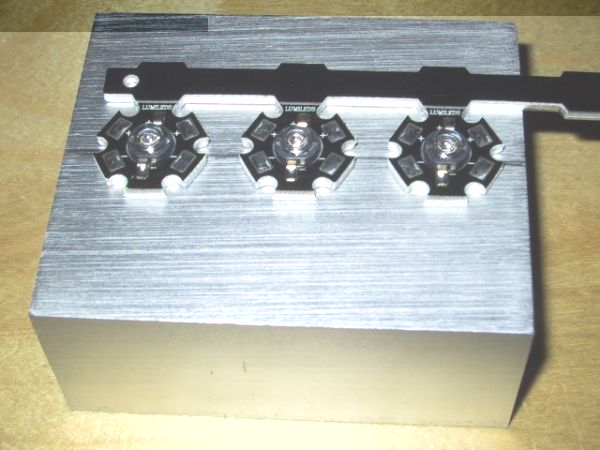

also kann ich 3 3W luxeons auf ein p4 Kühlblech kleben (ohne Lüfter)
luxeon kühlblech
Moderator: T.Hoffmann
Probier es doch einfach aus
Zur Not könntest du dir mit einem NTC/PTC und einem OpAmp eine Temperatursicherung bauen, welche z.B. bei 80°C abschaltet.
Wie gesagt ich würde es einfach mal testen. Die Temperatur steigt ja nicht schlagartig von z.B. 60°C auf 250°C so dass deine LED's sofort defekt wären. Wenn das Kühlblech nach etwa ein bis zwei Stunden kaum warm geworden ist, bzw. es im Rahmen des erträglichen ist wird es wahrscheinlich auch so bleiben. Ich weiß ja nicht wie viel Wärme die 3Watt erzeugen, hab selber nur ne 1Watt Luxeon zur Verfügung, aber wenn ich schätzen sollte würde ich sagen, dass es dicke reichen wird.
Zur Not könntest du dir mit einem NTC/PTC und einem OpAmp eine Temperatursicherung bauen, welche z.B. bei 80°C abschaltet.
Wie gesagt ich würde es einfach mal testen. Die Temperatur steigt ja nicht schlagartig von z.B. 60°C auf 250°C so dass deine LED's sofort defekt wären. Wenn das Kühlblech nach etwa ein bis zwei Stunden kaum warm geworden ist, bzw. es im Rahmen des erträglichen ist wird es wahrscheinlich auch so bleiben. Ich weiß ja nicht wie viel Wärme die 3Watt erzeugen, hab selber nur ne 1Watt Luxeon zur Verfügung, aber wenn ich schätzen sollte würde ich sagen, dass es dicke reichen wird.
Das reicht locker. Ich hab ne 1W Luxeon schon ohne Kühli auf ~40°C betreiben können. Sollte nach meiner Erfahrung gesehen kein Problem sein.
Rechnen wir aber mal nach:
Der thermische Widerstand eines CPU-Kühlis ohne Lüfter beträgt etwa 1K/W. Bei 1K Temperaturzunahme erwärmt sich der Kühlkörper um 1K (=1°C).
=>Rth = 1K/W
Die erzeugte Verlustwärme beträgt im Worst-Case 9W.
=>Ptot = 9W
Die Umgebungstemperatur dürfte normalerweise unter 30°C liegen.
=>Tamb = 30°C
Die Formel für die absolute Temperatur lautet:
Tkuehl = Tamb + (Rth * Ptot)
=>Tkuehl = 30°C + 9°C = 39°C
Was heißt, dass der Kühlkörper 39°C warm wird.
Verallgemeinert man die Formel und schließt die Umgebungstemperatur aus...
Tdiff = Rth * Ptot = 9°C
...so erhält man den relativen Temperaturunterschied zur Umgebungsluft.
Aus der Rechnung folgt, dass die LEDs bei 30°C nicht wärmer als 39°C werden. Sehr angenehm.
Des Ingenieurs Bedenken schwinden,
wenn sich Theorie und Praxis finden.
(Dietrich Drahtlos)
Nachwort zur Formel:
Das Interessante an der ganzen Sache ist, dass die Formel immer linear bleibt. Verdoppelt man Rth so verdoppelt sich auch Tdiff. Verzehnfacht man die verlustleistung, so verzehnfacht sich auch die Temperaturdifferenz.
Cheers
Rechnen wir aber mal nach:
Der thermische Widerstand eines CPU-Kühlis ohne Lüfter beträgt etwa 1K/W. Bei 1K Temperaturzunahme erwärmt sich der Kühlkörper um 1K (=1°C).
=>Rth = 1K/W
Die erzeugte Verlustwärme beträgt im Worst-Case 9W.
=>Ptot = 9W
Die Umgebungstemperatur dürfte normalerweise unter 30°C liegen.
=>Tamb = 30°C
Die Formel für die absolute Temperatur lautet:
Tkuehl = Tamb + (Rth * Ptot)
=>Tkuehl = 30°C + 9°C = 39°C
Was heißt, dass der Kühlkörper 39°C warm wird.
Verallgemeinert man die Formel und schließt die Umgebungstemperatur aus...
Tdiff = Rth * Ptot = 9°C
...so erhält man den relativen Temperaturunterschied zur Umgebungsluft.
Aus der Rechnung folgt, dass die LEDs bei 30°C nicht wärmer als 39°C werden. Sehr angenehm.
Des Ingenieurs Bedenken schwinden,
wenn sich Theorie und Praxis finden.
(Dietrich Drahtlos)
Nachwort zur Formel:
Das Interessante an der ganzen Sache ist, dass die Formel immer linear bleibt. Verdoppelt man Rth so verdoppelt sich auch Tdiff. Verzehnfacht man die verlustleistung, so verzehnfacht sich auch die Temperaturdifferenz.
Cheers
Wofür ist das den wichtig?Welche Farbe haben die Leds.
Oben die Formel geht vom "schlimmsten anzunehmenden" Fall aus, dass die ganze Leistung in Hitze verbraten wird.
Und insofern der wärmespezifischer Widerstand des CPU Kühlers stimmt geht die Rrechung wunderbar auf.
Wobei gibt noch ein paar Sachen die man theoretisch berücksichtigen müsste z.B. die Wärmeübertragung vom Chip auf den Kühlkörper aber das ist hierfür vernachlässtigbar.
-
Neo
- Auserwählter
- Beiträge: 2631
- Registriert: Fr, 25.02.05, 23:22
- Wohnort: hessen-wisbaden
- Kontaktdaten:
die LEDs sind blau
das ganze soll von meinen Schrank aus an die decke leuchten so das mein Zimmer inderekt blau beleuchtet ist

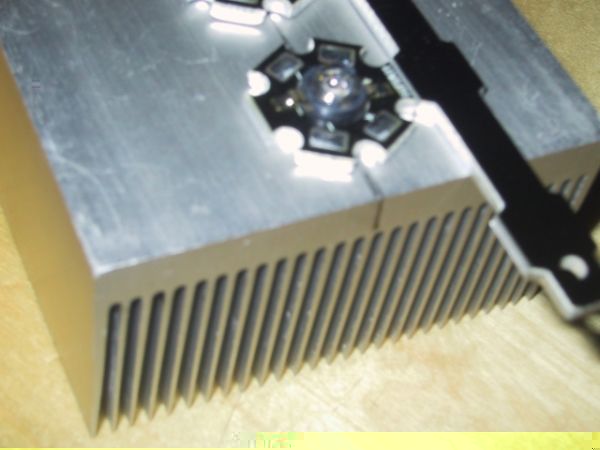

das problem ist nur das das kühlblech so wie auf dem Bild liegen soll
so kann die Luft nur an der Seite rein und an der anderen Seite wieder raus
und ich sehe kein Grund warum sie das tun sollte also staut sich die warme Luft
und es wird zu heiß oder ?
das mit dem ausprobieren würde ich ja machen aber ich will die LEDs mit wärmeleitklebepads befestigen
und die gehen nur ein mal
auf meinem Schrank ist schon eine 3W luxeon
die mit diesem 3.3V (4.2V) Netzteil betrieben wird das klapt aber nicht so gut wie ich das gerne hätte
sie zieht nur 300ma
deshalb habe ich mir jetzt ein 12V 1.2A netzteil besorgt
da es aber sehr ineffizient währe eine mit 12V vorwiderstand daran zu betreiben

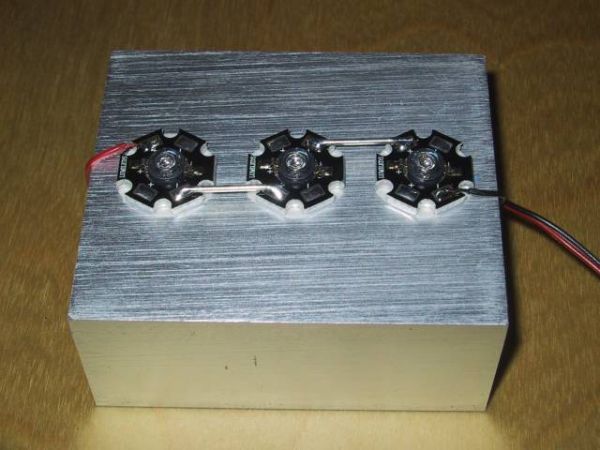

habe ich mir gesagt gut schalte ich 3 in reihe dan ist das gut
das ganze soll von meinen Schrank aus an die decke leuchten so das mein Zimmer inderekt blau beleuchtet ist
das problem ist nur das das kühlblech so wie auf dem Bild liegen soll
so kann die Luft nur an der Seite rein und an der anderen Seite wieder raus
und ich sehe kein Grund warum sie das tun sollte also staut sich die warme Luft
und es wird zu heiß oder ?
das mit dem ausprobieren würde ich ja machen aber ich will die LEDs mit wärmeleitklebepads befestigen
und die gehen nur ein mal
auf meinem Schrank ist schon eine 3W luxeon
die mit diesem 3.3V (4.2V) Netzteil betrieben wird das klapt aber nicht so gut wie ich das gerne hätte
sie zieht nur 300ma
deshalb habe ich mir jetzt ein 12V 1.2A netzteil besorgt
da es aber sehr ineffizient währe eine mit 12V vorwiderstand daran zu betreiben
habe ich mir gesagt gut schalte ich 3 in reihe dan ist das gut
Mit welchen Strom willst du sie betreiben? Weil sie bei 700ma nicht mehr so effizient sind wie als wenn du sie mit ca. 500ma betreiben würdest
.Dabei müssten sie auch genug Licht abgeben und sich weniger auhfeizen.
Ich weiss zum Beispiel das für mein 16m² Zimmer 10W durch blau Arrays schon viel zuviel war.Selbst bei eingeschaltetem Halogenlicht war das Zimmer hellblau, leicht violet. ALso von einer indirekten Beleuchtung konnte man da nicht reden!
.Dabei müssten sie auch genug Licht abgeben und sich weniger auhfeizen.
Ich weiss zum Beispiel das für mein 16m² Zimmer 10W durch blau Arrays schon viel zuviel war.Selbst bei eingeschaltetem Halogenlicht war das Zimmer hellblau, leicht violet. ALso von einer indirekten Beleuchtung konnte man da nicht reden!
-
Doc_McCoy
- Hyper-User
- Beiträge: 1962
- Registriert: Sa, 03.06.06, 15:49
- Wohnort: Neualbenreuth
- Kontaktdaten:
Schau aber dass du einen hitzebeständigen Kleber hast, weil sonst laufen dir die LEDs bei 70°C
weg, aber es sollte eine Art Paste sein, solche die wie bei den CPUs verwendet wird. So dass die Wärme auch richtig an den passiven Kühlkörper abgegeben wird.
weg, aber es sollte eine Art Paste sein, solche die wie bei den CPUs verwendet wird. So dass die Wärme auch richtig an den passiven Kühlkörper abgegeben wird.
Das Problem bei den Wärmeleitpads ist der, das a der Klebstoff nicht immer besonders gut hält und b leiten diese komischen Pads die Wärme nicht wirklich wie gewünscht. Da könnte man eine Dachpappe nehmen, ich glaube, die leitet die Wärme besser das sind mahr Isolatoren als Kühler. Sprich ich Persönlich halte von den Pads nicht allzu viel.
Ich würde eher zu Glimmerscheiben, wie sie auch für Hochleistungstransistoren verwendet werden, tendieren oder zu Wärmeleitpaste wie auch für die CPU´s und GPU´s verwendet werden und dann die Luxeons Festschrauben.
Ich würde eher zu Glimmerscheiben, wie sie auch für Hochleistungstransistoren verwendet werden, tendieren oder zu Wärmeleitpaste wie auch für die CPU´s und GPU´s verwendet werden und dann die Luxeons Festschrauben.
Nimm einfach Wärmeleitpaste (WLP) gepuncht mit etwas UHU-Hart. Das bappt wie sau und leitet super die Wärme.
Mit dieser Kombi habe ich z.B. mein Peltierelement auf nem Kühlkörper befestigt, wo immerhin fast 200W an Wärmeenergie fließen!
Alternativ kannste die LEDs auch schrauben. Dafür sind ja diese witzigen Einbuchtungen da^^
Zu Wärmeleitpads:
Mit denen hab ich schon sehr gute Erfahrungen gemacht. Echt nicht schlecht. Allerdings ist die Klebekraft eher fürn Ars**. Also lieber wieder schrauben oder direkt mit WLP.
Cheers
Mit dieser Kombi habe ich z.B. mein Peltierelement auf nem Kühlkörper befestigt, wo immerhin fast 200W an Wärmeenergie fließen!
Alternativ kannste die LEDs auch schrauben. Dafür sind ja diese witzigen Einbuchtungen da^^
Was nicht passiert, da nach meiner Schätzung UND Rechnung wohl kaum 70°C drin sind. Höchstens 40°C, wenn man nicht gerade in der Sahara ist.Schau aber dass du einen hitzebeständigen Kleber hast, weil sonst laufen dir die LEDs bei 70°C Sad weg
Zu Wärmeleitpads:
Mit denen hab ich schon sehr gute Erfahrungen gemacht. Echt nicht schlecht. Allerdings ist die Klebekraft eher fürn Ars**. Also lieber wieder schrauben oder direkt mit WLP.
Cheers
-
Neo
- Auserwählter
- Beiträge: 2631
- Registriert: Fr, 25.02.05, 23:22
- Wohnort: hessen-wisbaden
- Kontaktdaten:
ich hab so eine große Tube ganz billige weiße wämeleitpaste
nicht für CPU oder so Sonderen für Transistoren und so
aber das müsste doch ausreichen
mit schrauben ist es das Problem das ein Gewinde schneiden muss
und mein Bohrer ist abgebrochen
nicht für CPU oder so Sonderen für Transistoren und so
aber das müsste doch ausreichen
mit schrauben ist es das Problem das ein Gewinde schneiden muss
und mein Bohrer ist abgebrochen
kannst du mal n pic machen wie das ganze leuchtet?
das es blau ist, weiß ich ja auch! in welchem winkel sie abstrahlen....
-
RivaDynamite
- Mega-User
- Beiträge: 210
- Registriert: Di, 04.04.06, 22:51
50°c? so warm???
einige unterschätzen das, denn bei 50°c setzt die menschliche schmerzgrenze schon ein wenn man bissl länger anfässt.
Naja problem ist, dass der CPU kühler den du da hast nicht sehr effizient ist.
Die Lamellen sind sehr nah aneinander, dass da luft zwischen zirkulieren kann ist ohne lüfter nicht sehr leicht machbar. Außerdem wenn er nich silber sondern schwarz wäre würde er nochmal über wärmestrahlung mehr abgeben aber so wie du ihn da hast is das nich sehr gut. Am besten nen schwarzen kühlkörper nehmen, der größere Lamellenabstände hat. Der kühlt ohne lüfter besser.
einige unterschätzen das, denn bei 50°c setzt die menschliche schmerzgrenze schon ein wenn man bissl länger anfässt.
Naja problem ist, dass der CPU kühler den du da hast nicht sehr effizient ist.
Die Lamellen sind sehr nah aneinander, dass da luft zwischen zirkulieren kann ist ohne lüfter nicht sehr leicht machbar. Außerdem wenn er nich silber sondern schwarz wäre würde er nochmal über wärmestrahlung mehr abgeben aber so wie du ihn da hast is das nich sehr gut. Am besten nen schwarzen kühlkörper nehmen, der größere Lamellenabstände hat. Der kühlt ohne lüfter besser.
-
Neo
- Auserwählter
- Beiträge: 2631
- Registriert: Fr, 25.02.05, 23:22
- Wohnort: hessen-wisbaden
- Kontaktdaten:

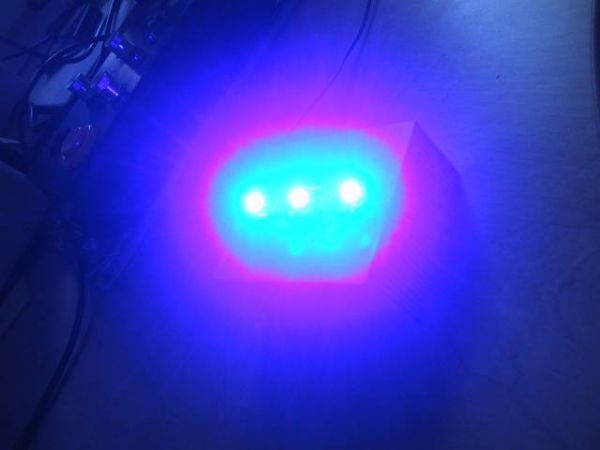

Hier sind die Bilder bei dunkelheit

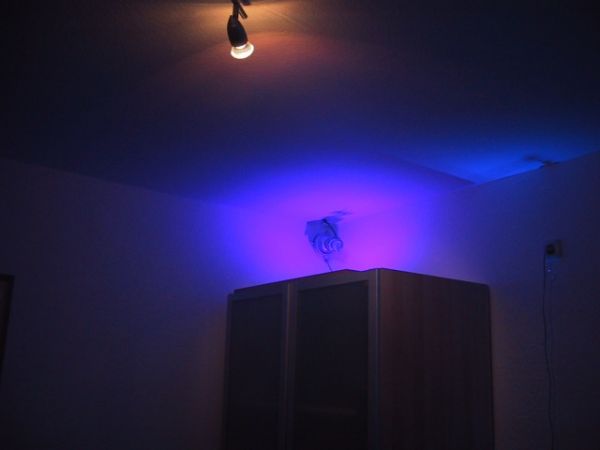

1 Kurze belichtungszeit ohne Blitz 9W (3x3W) luxeon vs. 150W Halogen (3x50W) :

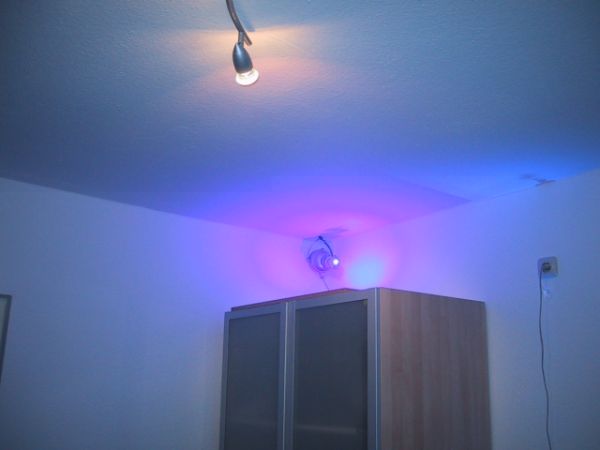

2 Mit Blitz 9W(3x3W) luxeon vs. 150W Halogen (3x50W) :

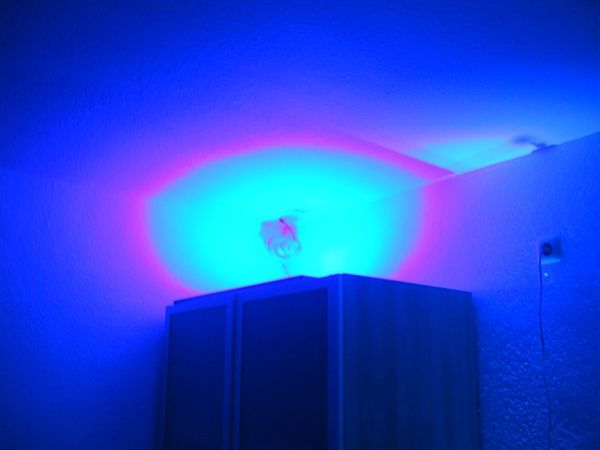

3 Nur luxeon 9W (3x3W)
übrigens das was da über dem Schrank an der decke hängt ist eine Halogen projektionslampe von ikea
und ja das Kabel verlege ich noch schöner
1 Kurze belichtungszeit ohne Blitz 9W (3x3W) luxeon vs. 150W Halogen (3x50W) :
2 Mit Blitz 9W(3x3W) luxeon vs. 150W Halogen (3x50W) :
3 Nur luxeon 9W (3x3W)
übrigens das was da über dem Schrank an der decke hängt ist eine Halogen projektionslampe von ikea
und ja das Kabel verlege ich noch schöner
