Tut: Rote LED der Logitech MX700 mit blauer tauschen

[Search&Destroy]

moin moin allerseits,

ich bin hier noch ziemlich neu und bin doch sehr beeindruckt von euren Projekten.
Hab mir überlegt was ich mal machen könnte und dachte ich, ich ersetze die rote LED meiner Ersatzmaus (Logitech MX700) mit einer blauen LED.
Ich hoffe das Tut gefällt euch, es ist mein erstes Tut und auch mein erster Umbau .

Benötigte Teile:
- 1x 7000mcd LED in Blau
- Lötkolben
- Schraubenzieher
- 15 min Zeit


Die roten Punkte markieren die Position der Schrauben

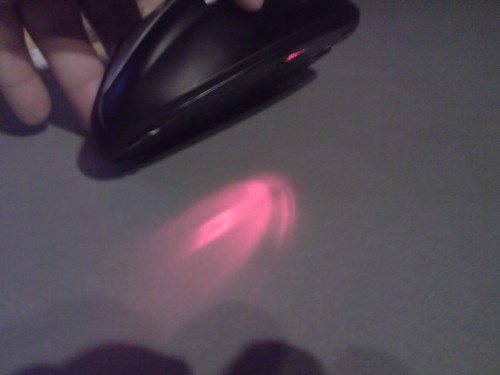

Erstmal der Standard Lichtstrahl

Bild 1
Rote LED -> Lichtstrahl

-----------------------------------------------------------------------
Jetzt die Standard LED auf der Unterseite der Maus

Bild 2
Rote LED von unten

-----------------------------------------------------------------------
Hier die Markierung der Schrauben die zuerst gelöst werden müssen

Bild 3
Maus von unten

-----------------------------------------------------------------------
So sieht die Maus aus wenn sie geöffnet wurde

Bild 4
Maus im offenen Zustand

-----------------------------------------------------------------------

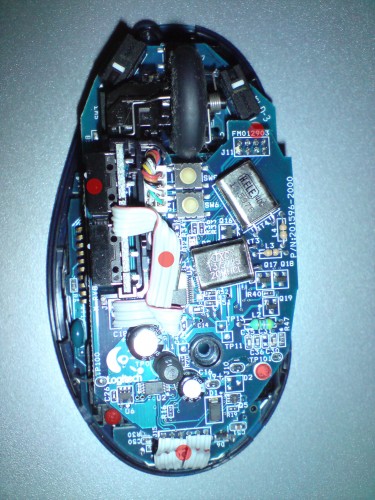

Direkter Blick von oben auf die Maus

Bild 5
Position der Schrauben

-----------------------------------------------------------------------

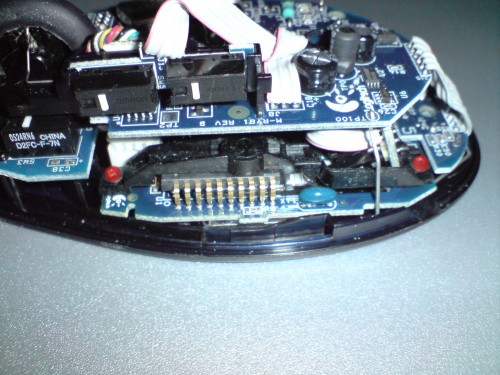

Seitliche Befestigung der LED

Bild 6
Position der LED Befestigung

-----------------------------------------------------------------------
Platine im ausgebauten Zustand

Bild 7
Seitenansicht der LED Befestigung

-----------------------------------------------------------------------

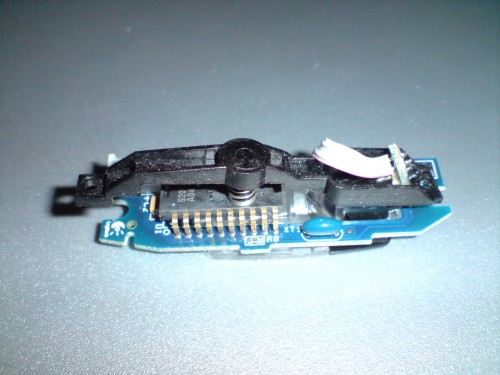

LED Befestigung von der Hauptplatine abstecken

Bild 8
LED Befestigung (abgestöpselt)

-----------------------------------------------------------------------

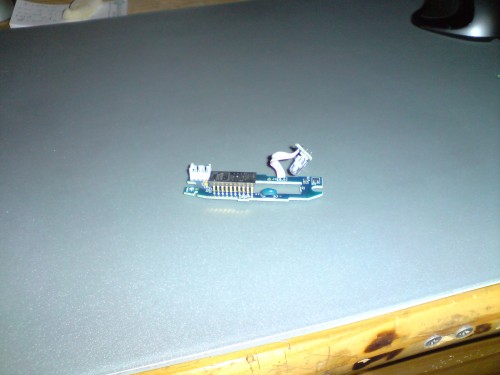

LED freigelegt

Bild 9
LED Befestigung -> LED freigelegt

-----------------------------------------------------------------------

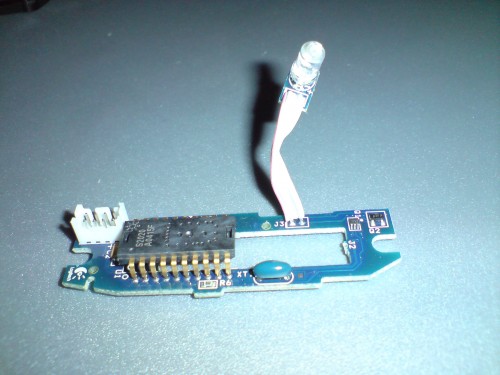

und nochmal LED freigelegt

Bild 10
LED Befestigung -> LED freigelegt - 2

-----------------------------------------------------------------------
Jetzt nur noch das ganze wieder zusammenbauen und das wars
-----------------------------------------------------------------------


Habt ihr alles richtig gemacht sieht das ganze wie folgt aus:

-----------------------------------------------------------------------

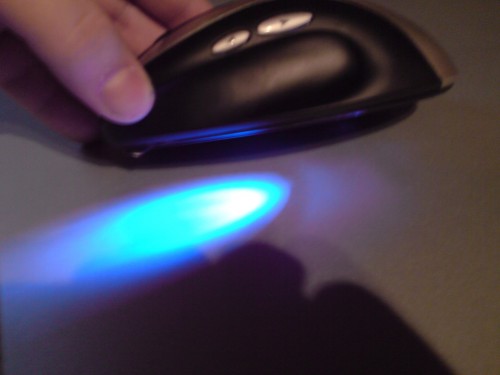

Lichtstrahl der blauen LED

Bild 11
Blaue LED -> Lichtstrahl

-----------------------------------------------------------------------

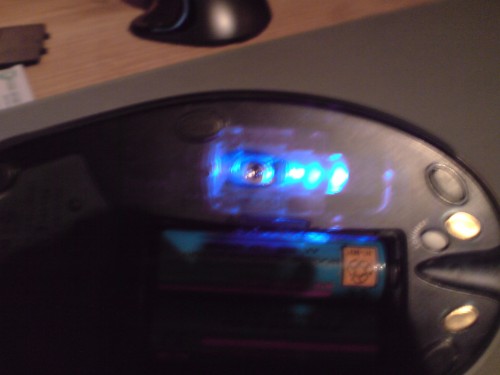

Blaue LED auf der Unterseite der Maus

Bild 12
Blaue LED von unten

Wenn was nicht passt immer raus damit

MfG S&D

[Scorpion]

wie ist das verhalten der Maus nach deinemUmbau? zegt sie irgendwelche Mängel an also zittriger Zeiger? oder unkontrollierte bewegungendes Zeigers? oder ist gar eine verbesserung da hellerer LED zu bemerken?

[Search&Destroy]

Also die Maus verhält sich wie immer, hab da keine Veränderung bemerkt

Dass man eine Verbesserung merken kann glaube ich nicht denn die Maus war schon immer sehr zuverlässig und hat noch nie geruckelt

Aber wenn ich was bemerke sag ichs sofort.

[Biberlein]

woher wusstest du, welche LED du brauchst?
oder hast du einfach irgendeien eingebaut?

[Search&Destroy]

naja da die Akkus eh nur 1,2V haben kann ich mir kaum vorstellen dass die max. Spannung von 3,1V der LED erreicht wird.
Die LED leuchtet in der Maus auch nicht so hell wie sie es bei 3,1V kann (ist dennoch weitaus heller als die rote LED).

Wenn wieder ne Sicherung und Batterien für mein Multimeter hab mess ich mal raus was da so für eine Spannung anliegt.

[Crossfire]

weiß jmd was für spannungen die mäuse mit kabel haben?

bei laser geht das ja leider nicht das ich nachher ne blaue led hab... man sieht bei lasermäusen ja sowieso fast nicht den laser... (schade eigentlich)

[Search&Destroy]

bei USB sowie PS2 Anschlüsse liegen 5V+ an.

Jetzt kommt von Hersteller zu Hersteller an welche LEDs diese benutzen.

Wie du auch im Shop sehen kannst gibts LEDs mit 1,3V oder auch wieder welche mit 5,1V.
Ich vermute du kommst nich drum herum das direkt an der LED auszumessen.

[Crossfire]

was für ne 5mm led hat 5,1v? und welche 1,3V?

es gibt von 2,1 (rot) bis 3,5 (weiß)

[Search&Destroy]

Superhelle LED infrarot 25° 5mm 1.3V

Superhelle LED pink 2000mcd 20° 5mm 5.1V

[Crossfire]

achso ok ich nehm alles zurück

[Crossfire]

ich habs auch bei meiner 2ten maus gemacht... Mein Mousepad ist bei der linken hälfte blau und bei der rechten hälfte grün... bei der grünen seite funktionierts super aber bei der blauen funktionierts gar nicht, aber naja dann nehm ich halt ein porsche mousepad^^

@ searchandestroy danke für den tip das da auch blaue gehen^^ hier 2 bilder

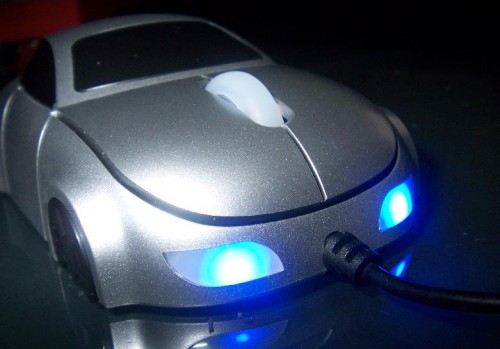

erst mal die maus selbst

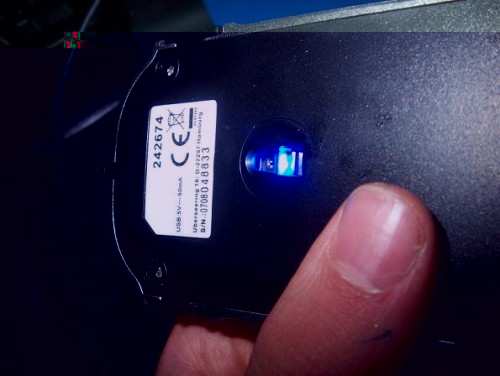

und hier von unten

warum ich sie umgebaut hab? weils geiler aussieht und weil mich beim scrollrad genervt hat das das rot leuchtet, oder sagen wir nicht genervt aber es hatte nicht gepasst...

cross

[Search&Destroy]

sieht doch ganz schick aus

bei deiner Maus sind doch sogar 3 LEDs drinnen oder?



Ich hab mir schon überlegt ob ich nicht mal ne grüne LED einbaue, sieht sicherlich auch ganz schick aus

[Crossfire]

4 andere blaue als scheinwerfer =) deshalb hat mich auch das rötliche scrollrad genervt weils einfach nicht gepasst hat...

die maus war ein geschenk von meiner freundin die fand die so toll und hat sie mir geschenkt, die gabs bei tchibo ist aber der hammer vom aussehen... grün müsste ja vllt noch besser funktionieren wenn du eine 15000 einbaust, also wegen der helligkeit...

cross

[Sh@rk]

Klein aber fein, bei mir stecken auch schon längst nicht mehr die originalen leds drine , bei meiner tastatur ist es dagegen etwas schwer sie zu wechseln, denn sie besitz schon O - Led's.

[Search&Destroy]

es sind doch immer weider die kleinen Dinge die das Leben bereichern oder?

Tastatur wollt ich auch schon machen aber die is eben ne Funk Tastatur und hat schon so keine LEDs eingebaut ... da würden mir die Batterien zu schnell leer werden, außerdem bräucht ich dann noch ne Schaltung die z.b. Num und Caps-Lock prüft

das währe für mich momentan wohl nicht realisierbar da mir einfach das Wissen fehlt

[Tommy]

komisch, warum ist bei dir in deiner Maus so viel Elektronik??? oder ist das eine Funkmaus???
Bei mir ist da nen Microchip, paar Widerstände und halt die Knöpfe + Scrollrad.

Achja, bei mir war schon von Anfang an ein Blaues LED drinne und die Maus hat so eine Milchglasbeschichtung, damit die ganz leuchtet, sieht lustig aus...

[Search&Destroy]

komisch, warum ist bei dir in deiner Maus so viel Elektronik??? oder ist das eine Funkmaus???

richtig, is ne Funkmaus.
Das sieht man doch oder? Oder siehst du irgendwo ein Kabel welches aus der Maus führt?

[Ls4]

Nur zur Info
Die Sensoren haben ihm Maximum bei der Wellenlänge von roten Licht. Deshalb ist die LED normalerweise auch rot!
Mann kann den Verlust durch mehr Helligkeit nicht wirklich kompensieren, aber wenns dennoch funktioniert ist das sehr schön!

Gruß Tim

[DnM]

Nur zur Info
Die Sensoren haben ihm Maximum bei der Wellenlänge von roten Licht. Deshalb ist die LED normalerweise auch rot!
Mann kann den Verlust durch mehr Helligkeit nicht wirklich kompensieren, aber wenns dennoch funktioniert ist das sehr schön!

Gruß Tim

die selbe erfahrung habe ich auch schon gemacht, als ich eine maus von rot auf grün umgebaut habe, danach war sie nur noch am ruckeln, deswegen musste ich wieder zurückbauen. dafür gabs dann ne hellere rote und die grüne kam zum mausrad

[Search&Destroy]

ich weis nicht wie es mit den grünen ist aber wie gesagt, hab ich bis jetzt kein ruckeln feststellen können

Allerdings hat die LED nen schönen Nebeneffekt, die Akkus halten 1-2 Stunden länger (ich ich zumindest das Gefühl)
