Mein neues "Projekt"
Ich werden warm weiße LEDs verwenden (3,4V). Was für Wiederstände benötige ich?? Kann mir jemand dazu ein passendes Netzteil empfehlen? Mein Vorhaben auf dem Schaltplan...Zu Widerständen
Moderator: T.Hoffmann
Servus Jungs!

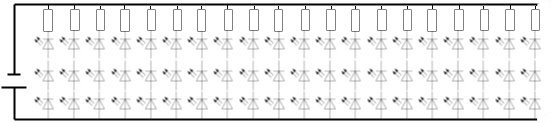

Mein neues "Projekt" Ich werden warm weiße LEDs verwenden (3,4V). Was für Wiederstände benötige ich?? Kann mir jemand dazu ein passendes Netzteil empfehlen? Mein Vorhaben auf dem Schaltplan...
[/img]
Mein neues "Projekt"
Ich werden warm weiße LEDs verwenden (3,4V). Was für Wiederstände benötige ich?? Kann mir jemand dazu ein passendes Netzteil empfehlen? Mein Vorhaben auf dem Schaltplan...[/img]
Zuletzt geändert von madmarkus am Di, 03.07.07, 20:44, insgesamt 1-mal geändert.
daten von den leds braucht man dafür
wieviel spannung liegt an dem netzteil dran und welcher strom fließt durch jede led?
die daten findest du bei den leds. entwede rin dem begleitschreiben (datenblatt) oder bei den beschreibungen in dem shop wo du die gekauft hast.
dort steht drin wieviel spannung anliegt maximal an einer led und wieviel strom durch ejde einzelne led fließt.
meistens 20mA
die infos brauchen wir
gruß divino
wieviel spannung liegt an dem netzteil dran und welcher strom fließt durch jede led?
die daten findest du bei den leds. entwede rin dem begleitschreiben (datenblatt) oder bei den beschreibungen in dem shop wo du die gekauft hast.
dort steht drin wieviel spannung anliegt maximal an einer led und wieviel strom durch ejde einzelne led fließt.
meistens 20mA
die infos brauchen wir
gruß divino
-
Sailor
- Moderator
- Beiträge: 9427
- Registriert: Di, 28.11.06, 22:16
- Wohnort: Saarland, Deutschland und die Welt
Wenn es bei den 20 Reihen bleibt, nimmst Du da 4,- € - Steckernetzteil aus dem Shop.
Und Deine Widerstände errechnen sich dann so aus:
(12V - 3 * 3,4 V) / 0,02 A = 90 Ohm => 100 Ohm oder 120 Ohm Widerstand
Und Deine Widerstände errechnen sich dann so aus:
(12V - 3 * 3,4 V) / 0,02 A = 90 Ohm => 100 Ohm oder 120 Ohm Widerstand
-
Venga
- Hyper-User
- Beiträge: 1039
- Registriert: Sa, 17.02.07, 23:33
- Wohnort: Schleswig-Holstein
- Kontaktdaten:
madmarkus hat geschrieben:Servus Jungs!
Ich antworte trotzdem.
Wenn deine LEDs 20mA benötigen, bräuchtest du laut Rechner einen 91 Ohm Widerstand pro LED-Reihe, ich würde 120 Ohm nehmen, der Unterschied in der Helligkeit ist nicht/kaum zu merken, aber die LEDs danken es mit längerer Lebensdauer. Das Netzteil aus dem Shop wäre dafür gut geeignet.
wenn dein projekt erfolgreich abgeschlossen ist, dann kannst du uns ja auf dem laufenden halten und evtl bilder posten, wie du und wo du diese schaltung verbaut hast, bzw angebracht hast.
ob du es als deko benutzt oder einfach nur irgendetwas beleuchten wolltest damit.
gruß divino
ob du es als deko benutzt oder einfach nur irgendetwas beleuchten wolltest damit.
gruß divino
Danke trotzdem für die zahlreichen Antworten und die schnelle Hilfe...
Jap ich werd euch auf dem laufendel lassen... Da ich selber noch nich wirklich weiß was ich damit mach wirds vllt ein paar Wochen brauchen, aber ich werd n paar bilder posten...
MfG
madmarkus
Jap ich werd euch auf dem laufendel lassen... Da ich selber noch nich wirklich weiß was ich damit mach wirds vllt ein paar Wochen brauchen, aber ich werd n paar bilder posten...
MfG
madmarkus
So sehe ich das auch.
Die naheliegendsten Dinge sind offt sooo fern...lol.
Hatte auch mal so eine tolle sache in meiner Lehre.
Sollten auf mehreren Digiboards eine sehr komplexe Schaltung aufbauen.
Wir waren in kleineren Gruppen aufgeteilt und meine Gruppe war auch recht schnell fertig mit dem gesammten aufbau.
Als wir dann den Strom eingeschaltet hatten (so meinten wir zumindest
)
funktionierte natürlich garnichts.
Nach ewigem hin und her, Fehlersuche und Schuldzuweisungen wollten wir die gesammte Schaltung auch schon wieder auseinanderreißen.
Zuvor jedoch holten wir dann doch ersteinmal unseren Lehrmeister zur Hilfe.
Der nur kurzen Blick drauf geworfen und meinte dann: " wie wäre es denn, wenn ihr ersteinmal den Stecker des Netzteils in die Steckdose stecken würdet?"
und siehe da, die Schaltung funzte doch dann tatsächlich auf anhieb.
Oh mann kann ich da nur sagen, das war ja sooooo peinlich. (wollten vor Schaam in den Erdboden versinken)
Die naheliegendsten Dinge sind offt sooo fern...lol.
Hatte auch mal so eine tolle sache in meiner Lehre.
Sollten auf mehreren Digiboards eine sehr komplexe Schaltung aufbauen.
Wir waren in kleineren Gruppen aufgeteilt und meine Gruppe war auch recht schnell fertig mit dem gesammten aufbau.
Als wir dann den Strom eingeschaltet hatten (so meinten wir zumindest
)funktionierte natürlich garnichts.
Nach ewigem hin und her, Fehlersuche und Schuldzuweisungen wollten wir die gesammte Schaltung auch schon wieder auseinanderreißen.
Zuvor jedoch holten wir dann doch ersteinmal unseren Lehrmeister zur Hilfe.
Der nur kurzen Blick drauf geworfen und meinte dann: " wie wäre es denn, wenn ihr ersteinmal den Stecker des Netzteils in die Steckdose stecken würdet?"
und siehe da, die Schaltung funzte doch dann tatsächlich auf anhieb.Oh mann kann ich da nur sagen, das war ja sooooo peinlich. (wollten vor Schaam in den Erdboden versinken)
