led-lampe mit plexirahmen

[Ilker21]

hallo,

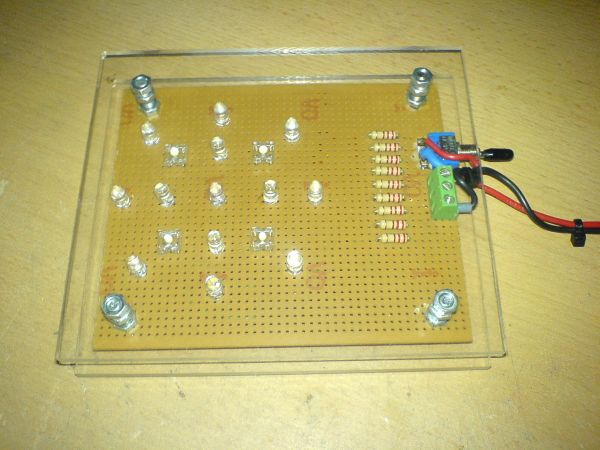

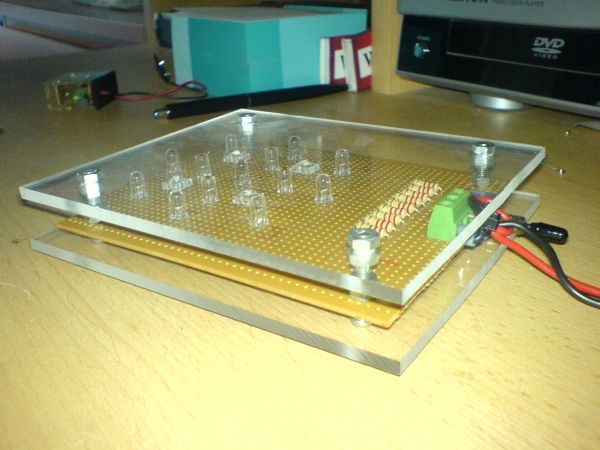

hab mir mal eine schöne lampe gebaut aus verschiedenen leds

benutzt wurden:

Superhelle SuperFlux LED weiß 2000mcd 90°

Hyperhelle LED weiß 16000mcd 20°

Superhelle LED weiß 120mcd 180°

Ultrahelle LED blau 8000mcd 20°

Bilder in aktion kommen später wen es dunkel ist


mfg ilker

[mario159]

Oje, da Ilker mal widda!! Des is ja die Platine die du in der Arbeit gelötet hast, mit deiner klassisch grünen Pfuschverdrahtung!! Is aber jetzt ganz scick geworden mit dem Plexiglas und so!
Wo baust du die eigentlich hin, auf die Decke oder was??

MfG MArio

[Ilker21]

die ist im einsatz beim meim vadder als nachttischlampe

[Pacio]

ja ja, schaut jetzt schick aus, in der arbeit hat es richtig "pfuschig" ausgeschaut ^^

wenn das dein meister sieht

naja, jetzt muss ich zugeben das es cool ausschaut mit den grünen drähten.

hast du schon deinen papa das gezeigt? und pass blos auf das die leitung in ordnung ist, sonst kriegt er einen schlag ^^ ( du bist dafür bekannt )

ich freu mich schon auf die kommenden bilder, bin schon gespannt wie hell die sind

mfg Pacio

[monte310389]

Sieht sehr gut aus ^^

Bin mal auf die Aktionsbilder gespannt

Gruss Malte

[profi]

Sehr schön, dein papa wird sich sicher freuen wenn er das sieht. wenn er es noch nicht gesehen hat.

Wie lange hast du für die arbeit gebraucht? und meinst du nicht des es bisschen zu hell ist für eine nachttischlampe? ^^

Mfg

[Sh@rk]

Jop bin auch schon sehr gespannt auf das endergebniss, so schaut das ganze ja schon einmal sehr interresant aus^^.

mfg Sh@rk

[Timey]

Hey ilker wie viel hast du beim Conrad dafür bezahlt?? hab gehört des war im angebot!! Aber papa wird sich sicher freuen wenn du sagst es is von dir.



Mit freundlichen Grüßen

Timey

[DnM]

naja ich glaub net das so ne verlötung beim C zu bekommen ist...
aber ne schöne sache aber jetzt reich doch mal die aktionsbidler rüber ich würd momentan nämlich auch sagen dass das zu hell ist.

und nimm bitte mal die fleigen aus deiner signatur ich dachte grad das wärn echte (ja meine augen sind auch müde)und wollt die erst mit der maus verjagen ging aber net dann hab ich 4 mal auf n bildschrim gepackt bis ich merkte das die virtuell sind. und wer amcht mir jetzt die fingerabdrücken vom moni runter?

[luckylu1]

jo, die viecher sind cool, der effekt wäre noch besser, wenn du entweder nur eine nimmst oder die zweite eine andere route laufen lässt! wie macht man das?

gruss lu

[Ilker21]

Hey ilker wie viel hast du beim Conrad dafür bezahlt?? hab gehört des war im angebot!! Aber papa wird sich sicher freuen wenn du sagst es is von dir.



Mit freundlichen Grüßen

Timey

so ein bausatzt gibts bestimmt nicht beim conrad

die lampe ist schon um einstatz wie oben schon gesagt

bilder kommen sicher heut abend rein

mfg ilker

[Sailor]

Sieht nicht schlecht aus, Deine Lampe! Im ersten Moment hätte ich sie für einen Untersetzer unter einem zu beleuchtenden Oblekt gehalten.

Mir sitzt der Schalter etwas zu dicht an den Anschlussleitungen - etwas weiter weg wäre bedienungsfreundlicher. Aber sonst ganz gut. Bin mal gespannt auf die Bilder heute Abend.

[G-one]

hey schaut doch mal nicht schlecht aus!!
aber ich persönlich würde die plexiglassplatten sandstrahlen oder so!!
das mann die platine halt nicht so sieht!!
oder hat die so schon so einen sichtschutz!!

Mfg helmi

[John.S]

Interesant!

Wie hast du das Plexiglas so sauber zugeschnitten?

Ich habe mir auch überlegt wie man so eine Lampe jedoch mit Highpower Leds bauen kann.
Statt der Platine nimmt man eine Aluplatte.
Würde man eine Platte mit 78x78x16mm nehmen hätte sie eine Masse von 261g und 3 Seoul P4 oder Cree XR-E auf 700ma bräuchten dann bei 20°C Umgegbungstemp. 29min um sie auf 60°C zu erwärmen.
Vorrausgesetz natürlich dass die Platte gar nichts an wärme an die Umgebung abgibt,da das natürlich nicht der Fall ist verlängert sich diese Zeit nochmal stark.

[D.Stegmann]

Schaut aufjedenfall sauber gearbeitet aus!

[Jay]

29min um sie auf 60°C zu erwärmen.

wozu das den? willst du Spiegeleier drauf braten?

eine P4 kann zwar in bereich von -30°C - 85°C betrieben werden aber gesund ist das nicht oder

hat da jemand schon mehr Erfahrung gemacht?

also ich hab Super Flux n einer Sauna verbaut da werden bis zu 100°C und das nur für max 6 stunden und auch nur 1 mal im Monat.

MfG
Jay

[John.S]

29min um sie auf 60°C zu erwärmen.

wozu das den? willst du Spiegeleier drauf braten?

eine P4 kann zwar in bereich von -30°C - 85°C betrieben werden aber gesund ist das nicht oder

hat da jemand schon mehr Erfahrung gemacht?

also ich hab Super Flux n einer Sauna verbaut da werden bis zu 100°C und das nur für max 6 stunden und auch nur 1 mal im Monat.

MfG
Jay

Nein das ist die Umgebungstemp,die maximale Chiptemp war 140°C wobei sie natürlich nicht erreicht werden soll.
Das war nur ein Rechenbeispiel,wie lange die Leds theoratisch bräuchten um den Kühlkörper darauf zu erwärmen.
Bei einem Wärmewiderstand von 8K/W hätte der Chip dann übrigens ca 75°C.

Da in der halben Stunde die Aluplatte aber ziemlich viel Wärme an die Umgebung abgibt verlängert sich die Zeit nochmal.

Würde man eine 12x12x2cm starke Platte verwenden würde sich die Zeit schon auf 85(!)min erhöhen bis 3 Seoul oder Cree Leds bei 700ma die Platte auf 60°C augewärmt hätten,vorausgesetzt die Platte wäre perfekt wärmeisoliert.
Da in den 85min die Plate aber sehr viel an wärme an die Umgebung abgeben kann,wird sie die 60°C wahrscheinlich nie erreichen.

[Sh@rk]

Bin auf jedenfall auf heute abend gespannt, denn diese beleuchtung ist in meinem augen eine wirklich lustige LED zusammen stellung, was das ganze irgendwie spannend macht, also bis heute abend^^.

mfg Sh@rk

[Ilker21]

hi

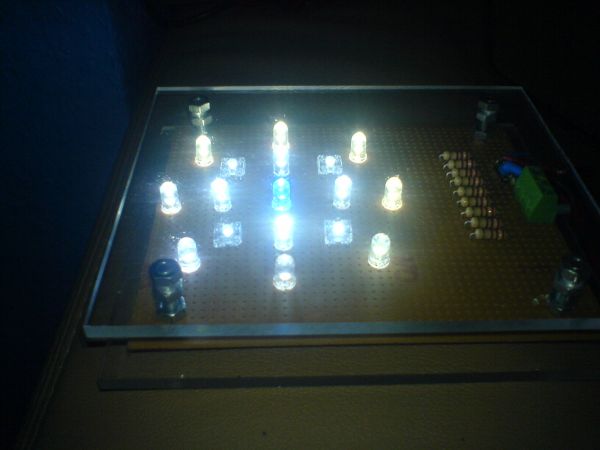

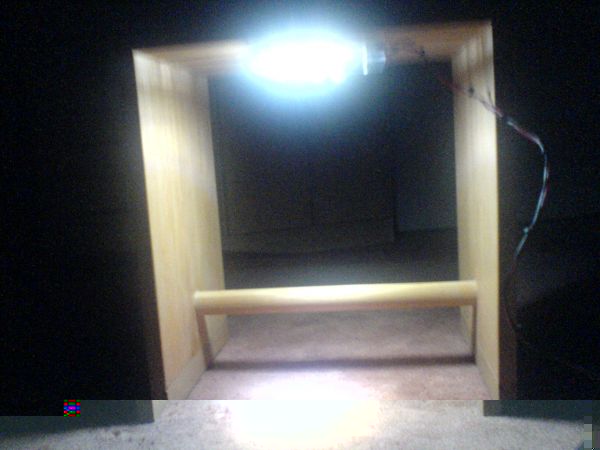

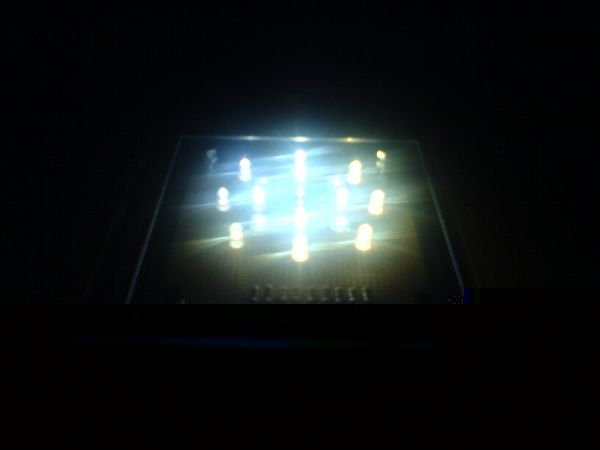

hier nun die bilder hat doch etwas länger gedauert

war auch nicht leicht gescheite fotos zu machen aber ich habs trotzdem mal versucht

mfg ilker

[Pacio]

boah die ist ja mal hell bin echt überrascht wie hell die led´s sind

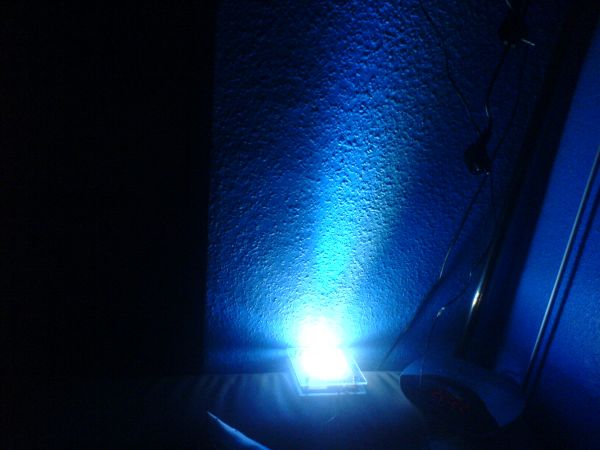

nur wieso ist auf den einen bild die leuchte blau? und auf den anderen weiß?

kann das sein das da nur die blauen led´s leuchten ?

mfg Pacio

[Fightclub]

@pacio: liegt am weißabgleich der kamera
