2 Bewegungsmelder an einer LED Stripe Kette

[Staebchen]

Hallo zusammen,

Ich möchte gerne an eine Led Stripe Kette zwei Bewegungsmelder anschließen.
Die LED Kette, wird mit 12 v Strom versorgt und wird über einen Controller gesteuert.
Das Licht soll angehen, wenn einer der beiden BWM eine Bewegung erkennt.
Leider hatte ich einen Denkfehler.... bei meinem Equipment fehlt mir immer ein weiblicher Stecker

Hat jemand einen Tipp?


Diese LED Stripes

LED Strip, 10M RGB SMD5050 LED Streifen ... lFbRD1AK7J

Equipment:
Ich habe mir 2 Bewegungsmelder plus je eine Stromversorgung und y-Verbinder (Splitter) besorgt.

Bewegungsmelder:

LED IR Bewegungsmelder 12V DC Bewegungs ... lFbTNVXHMN


Splitterkabel:

Splitterkabel 1to2 Schwarz https://www. ... lFbM0556DH

Vielen Grüße
Anja

[Borax]

Hallo Anja,
welcome on board!

Das Licht soll angehen, wenn einer der beiden BWM eine Bewegung erkennt.

Rein elektrisch ist das eine 'Oder' Schaltung. Was technisch überhaupt kein Problem ist.

bei meinem Equipment fehlt mir immer ein weiblicher Stecker

Ich glaube eher, da fehlt das 'Wissen' wie man das verschaltet.

Ich habe mir 2 Bewegungsmelder plus je eine Stromversorgung

Das haut schon mal nicht hin. Es reicht eine Stromversorgung. Allerdings muss eben einiges verkabelt werden. Letztlich geht es von einem 12V Netzteil zu den beiden Bewegungsmeldern die dann Controller + LEDs einschalten/versorgen. Die beiden Bewegungsmelder müssen aber miteinander verkabelt werden.

[Staebchen]

Und wie stelle ich das an? Kann ich das mit dem vorhandenen BWM machen?

[Borax]

Ja. Ich denke schon (100% Garantie kann ich Dir nicht geben, weil von den BWM kein Schaltplan vorliegt). Heißt aber Stecker/Buchse abschneiden und Kabel anlöten (oder mit Wago Klemme oder Lüsterklemmen verbinden).
Vom Netzteil geht dann Plus und Minus an die Eingänge der beiden Bewegungsmelder. Dort werden dann wieder die Ausgänge parallel geschaltet (auch hier wieder auf Plus und Minus achten!) und dann mit dem Controller + LEDs verbunden.

[Staebchen]

Danke! Dann versuche ich das mal.
Ich hatte gehofft, es gibt eine Kabel Lösung, aber einen Y Verbinder mit 2 Female und 1 Male, scheint es in DE nicht zu geben.

[Borax]

Wenn Du die Stecker und Buchsen nicht abschneiden willst gäbe es diese Stecker mit Schraubanschlusss: https://www.reichelt.de/hohlstecker-aus ... ol_0&nbc=1 Bzw. auch Kupplungen: https://www.reichelt.de/kupplung-aussen ... ol_7&nbc=1

[Staebchen]

Das ist eine super Idee!

dann könnte ich den Y-Verbinder wie unten gezeigt Umbauen? Ich ersetzte die bestehenden Stecker; wie in rot dargestellt


Jeder BWM müsste ich dann an ein Netzteil anschließen.

[Borax]

Jeder BWM müsste ich dann an ein Netzteil anschließen.

Nein. Die müssen beide an ein Netzteil. Netzteile sind nie ganz gleich. Und wenn mal beide BWM durchgeschaltet haben, kommen sich in dem Fall die beiden Netzteile in die Quere. Ansonsten wären noch 2 Dioden nötig um die beiden Netzteile für einen solchen Fall zu entkoppeln.

[Staebchen]

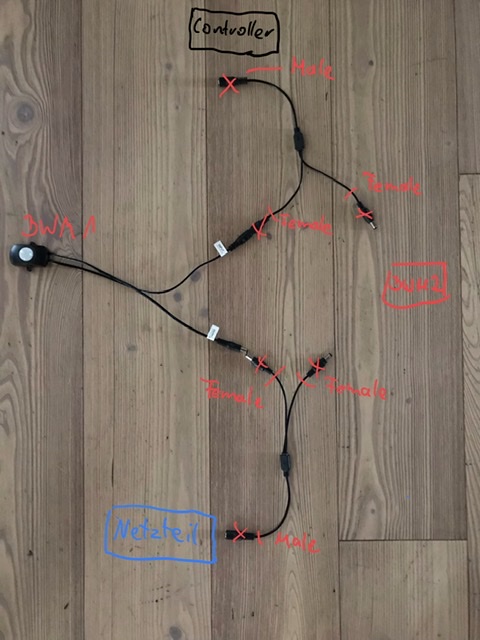

Okay, dann muss ich beide Y-Verbinder wie folgt anpassen:


Richtig?

Da stellt sich mir die Frage, warum es keine Y-Verbinder mit 2 female und einem Male gibt?

[Borax]

Richtig.

Da stellt sich mir die Frage, warum es keine Y-Verbinder mit 2 female und einem Male gibt?

Keine Ahnung. Ich bin kein Hersteller von Y-Verbindern. Mir persönlich sind Lötstellen lieber. Viele Kontakte (jeder Verbinder ist einer) haben ggf. auch viele Kontaktprobleme...
