hier mal mein erstes mikrocontroller Projekt

im Prinzip sehr simpel 6leds an einem ATtiny 2313

an PD1-6 sind je eine LED also
6 x das : http://www.leds.de/product_info.php?inf ... -3-1V.html

seine Power bekommt das Gänze aus einem 1F Kondensator damit ist das etwa eine Minute lang sehr hell
geladen wird der über eine Gleichrichter an dem fast 0.6V abfallen
also kann ich das ohne bedenken an einer nicht mehr ganz vollen (5.8V) 6V batterie laden

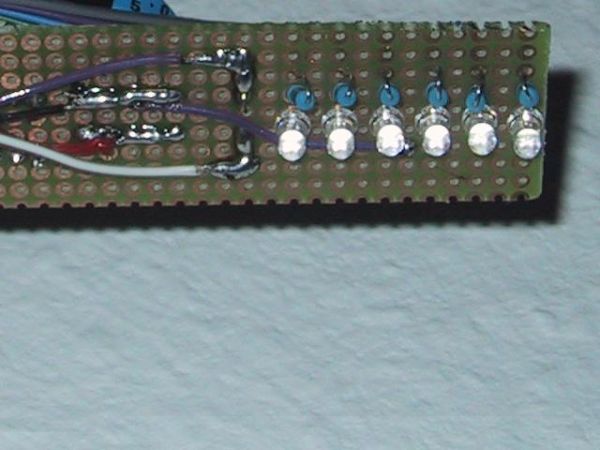

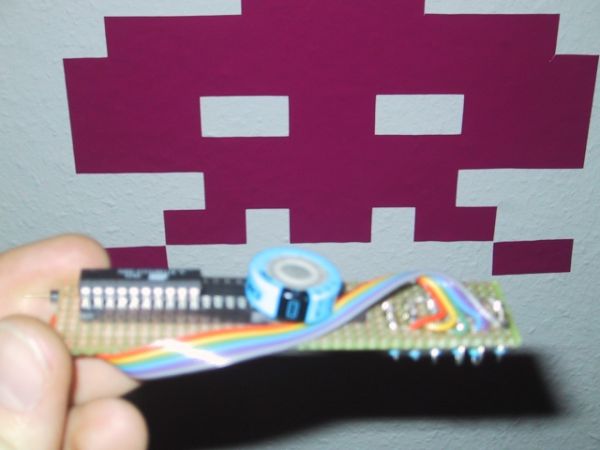

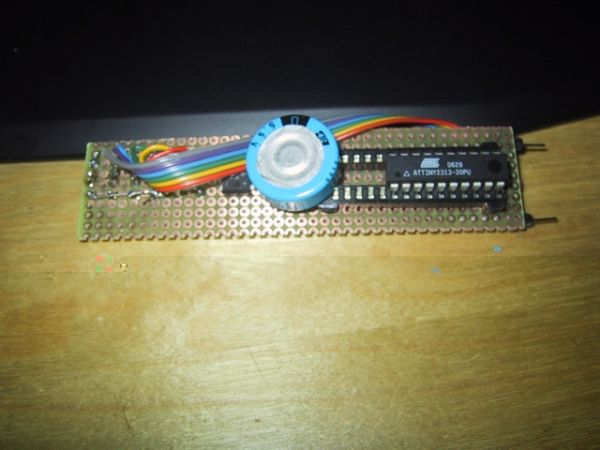

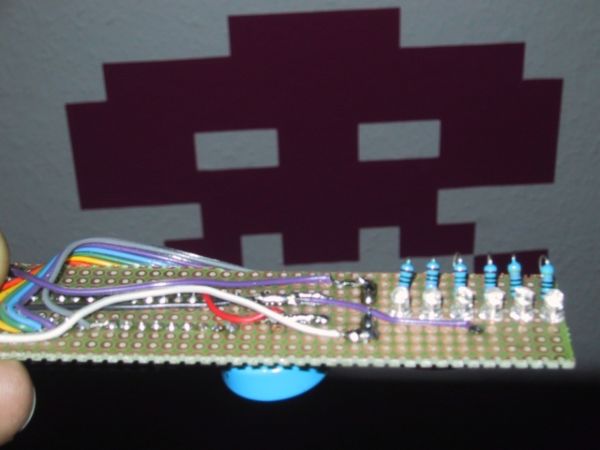

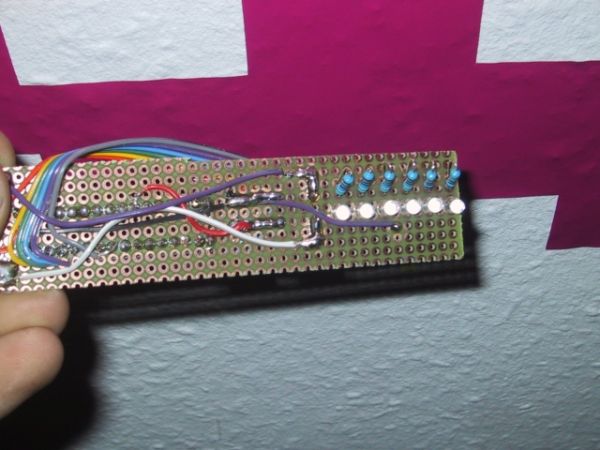

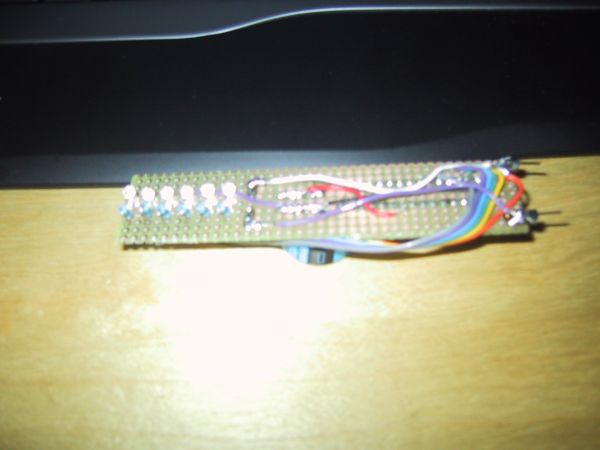

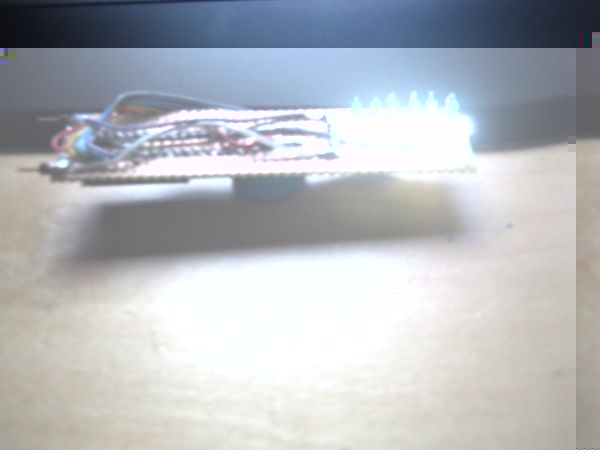

jetzt mal ein par Bilder von der Platine

so das müssten genug sein schaltplan mach ich wen mir jemand sagt wie ich in EAGLE den ATtiny 2313 einfüge

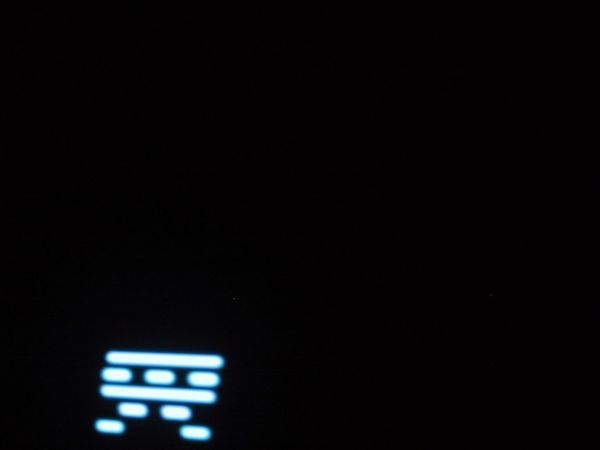

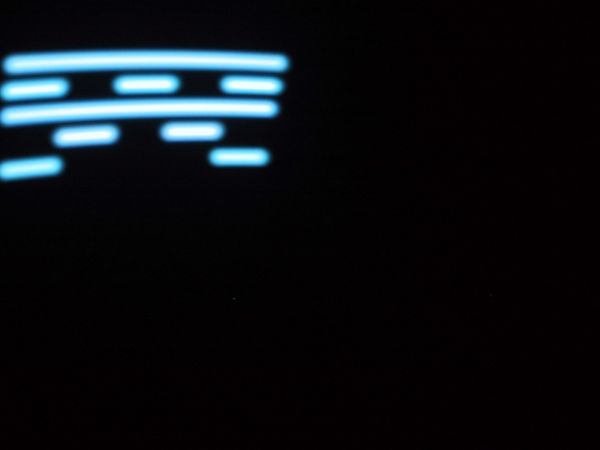

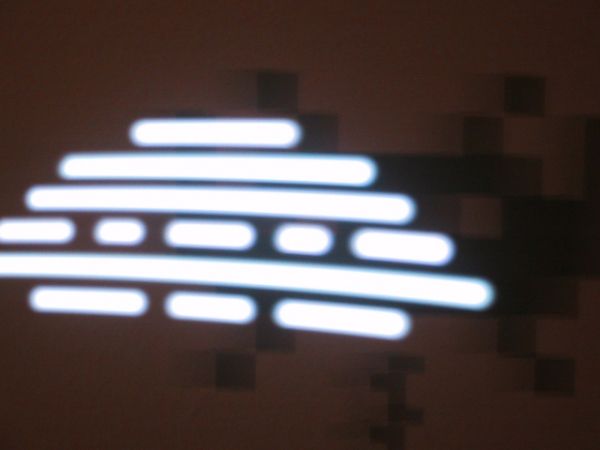

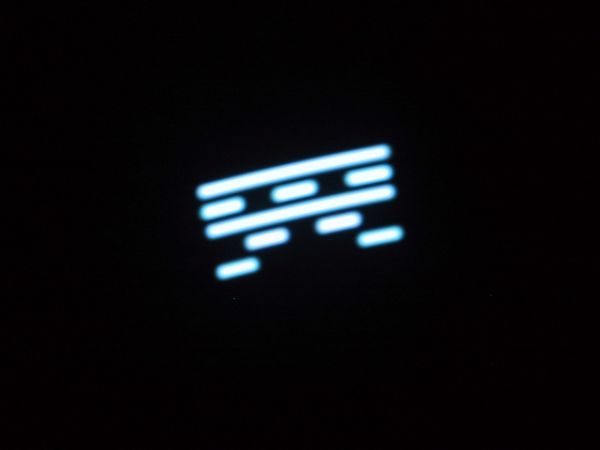

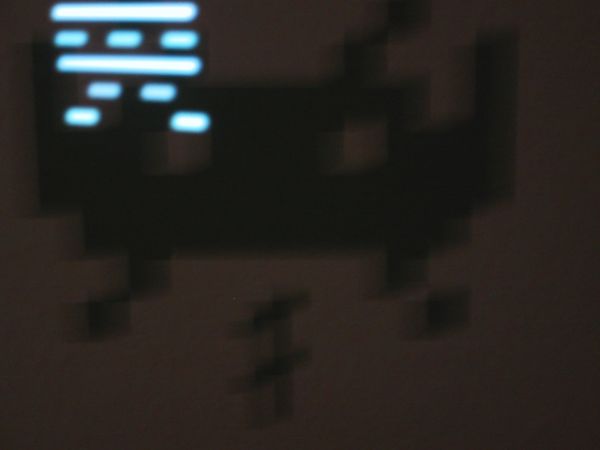

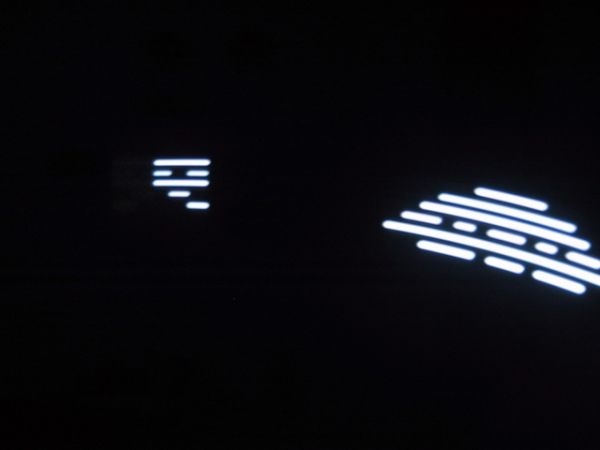

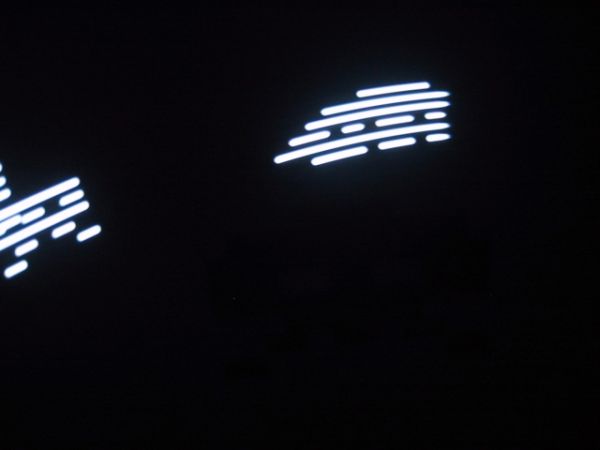

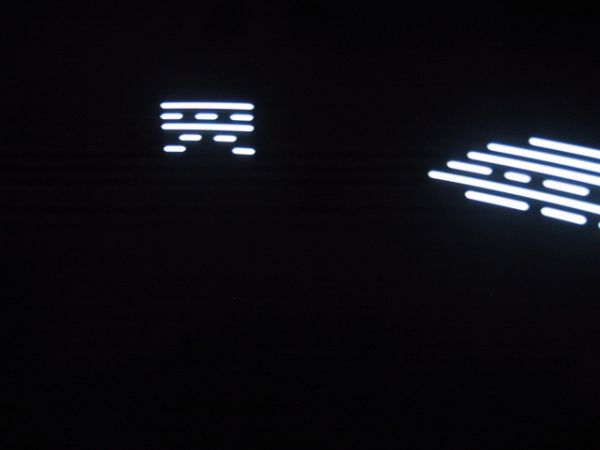

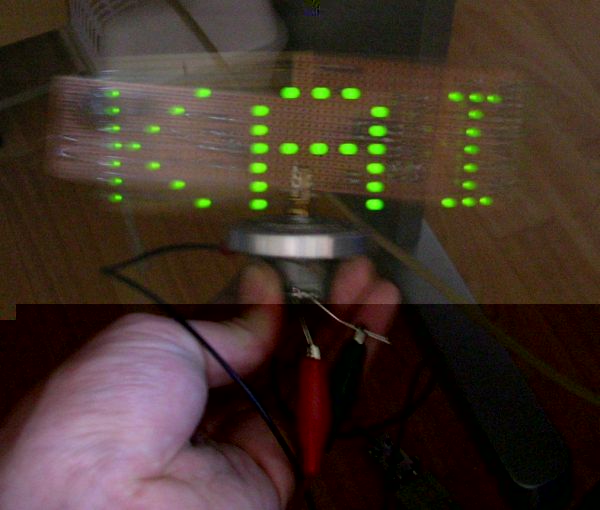

aber jetzt zu ein paar Bilder im betrieb
(in echt sieht das natürlich viele besser aus leider kann meine kamera nicht lange belichten und ich kann schlecht Fotografiren wen ich mit der anderen Hand das teil rumwackel )




und natürlich noch der code

Code: Alles auswählen

$regfile = "attiny2313.dat"

$crystal = 300000


Config Pind.1 = Output
Config Pind.2 = Output
Config Pind.3 = Output
Config Pind.4 = Output
Config Pind.5 = Output
Config Pind.6 = Output

Led1 Alias Portd.1
Led2 Alias Portd.2
Led3 Alias Portd.3
Led4 Alias Portd.4
Led5 Alias Portd.5
Led6 Alias Portd.6


Do


Led1 = 1
Led2 = 1
Led3 = 1
Led4 = 0
Led5 = 1
Led6 = 0
Waitms 5
Led1 = 1
Led2 = 0
Led3 = 1
Led4 = 1
Led5 = 0
Led6 = 0
Waitms 5
Led1 = 1
Led2 = 1
Led3 = 1
Led4 = 0
Led5 = 0
Led6 = 0
Waitms 5
Led1 = 1
Led2 = 0
Led3 = 1
Led4 = 1
Led5 = 0
Led6 = 0
Waitms 5
Led1 = 1
Led2 = 1
Led3 = 1
Led4 = 0
Led5 = 1
Led6 = 0
Waitms 5
Led1 = 0
Led2 = 0
Led3 = 0
Led4 = 0
Led5 = 0
Led6 = 0
Waitms 50
Led1 = 0
Led2 = 0
Led3 = 0
Led4 = 0
Led5 = 1
Led6 = 0
Waitms 5
Led1 = 0
Led2 = 0
Led3 = 0
Led4 = 1
Led5 = 1
Led6 = 0
Waitms 5
Led1 = 0
Led2 = 0
Led3 = 1
Led4 = 1
Led5 = 1
Led6 = 1
Waitms 5
Led1 = 0
Led2 = 1
Led3 = 1
Led4 = 0
Led5 = 1
Led6 = 1
Waitms 5
Led1 = 0
Led2 = 1
Led3 = 1
Led4 = 1
Led5 = 1
Led6 = 1
Waitms 5
Led1 = 1
Led2 = 1
Led3 = 1
Led4 = 0
Led5 = 1
Led6 = 0
Waitms 5
Led1 = 1
Led2 = 1
Led3 = 1
Led4 = 1
Led5 = 1
Led6 = 1
Waitms 5
Led1 = 1
Led2 = 1
Led3 = 1
Led4 = 1
Led5 = 1
Led6 = 1
Waitms 5
Led1 = 1
Led2 = 1
Led3 = 1
Led4 = 0
Led5 = 1
Led6 = 0
Waitms 5
Led1 = 0
Led2 = 1
Led3 = 1
Led4 = 1
Led5 = 1
Led6 = 1
Waitms 5
Led1 = 0
Led2 = 1
Led3 = 1
Led4 = 0
Led5 = 1
Led6 = 1
Waitms 5
Led1 = 0
Led2 = 0
Led3 = 1
Led4 = 1
Led5 = 1
Led6 = 1
Waitms 5
Led1 = 0
Led2 = 0
Led3 = 0
Led4 = 1
Led5 = 1
Led6 = 0
Waitms 5
Led1 = 0
Led2 = 0
Led3 = 0
Led4 = 0
Led5 = 1
Led6 = 0
Waitms 5
Led1 = 0
Led2 = 0
Led3 = 0
Led4 = 0
Led5 = 0
Led6 = 0
Waitms 80



Loop

[DnM]

schigg schigg nette idee das mal nachzubauen. find es sehr gut das direkt der code dabei is prima gemacht

[derKosta]

Irgendwie werd ich nicht schau aus den Bildern? Kann mir das mal jemand erklären

[alexStyles]

Find Ich gut gemacht
Ist ja auch garnicht so schwer zu "programmieren" (wie ich dachte )

@Kosta schlafmütze..
soweit Ich weiss hat er die Platine da "hin" und "her" bewegt dadurch sieht man dann solche Muster...

@Neo wirst du das noch alles mal per Motor betreiben ?

MfG Alex

[Pehu]

Na, endlich Projekte mit µC.
Schön gemacht, Neo. Die Muster Erinnern mich an die Oberfläche einer CD/DVD.

Die Steigerung wäre nun darauf Texte laufen zu lassen.

[MTecK]

dazu brüchte man erst mal eine Gleichmäßige bewegung *G*

[Andy]

Hmmm...die Figuren erinnern mich irgendwie an das Atarigame Space Invaders...

Aber finde ich gut, die Idee und die Umsetzung und das du gleich den Code mit eingestellt hast.
Vorbildlich...so soll´s sein.

Man müßte die Bewegungen jetzt nur noch gleichmäßiger mit ner Schrittmotorsteuerung über den yC realisieren , dann wäre es nahezu PERFEKT...

[root]

Als ich die Bilder gesehen hab, dachte ich erstmal, wow der Code muss ja ganz ordentlich sein. Aber wenn ich mir das angucke, ist das ja ein witz.

Hast du die Werte für's "warten" durch ausprobieren ermittelt?

Ich glaub man solte auch mal dazu sagen, dass man dieses Bild welches vn den LEDs erzeugt wird so richtig gut nur bei einem ganz bestimmten Frequenzbereich angezeigt wird.
Denn das Bild sollte nach Möglichkeit in der "Luft stehen" folglich, muss jedes mal wenn z.B. LED 1 an ist auch immer an der richtigen Position sich befinden. Ist die Frequenz zu hoch bzw. zu gering kommt entweder nur noch murks raus oder je nach dem dreht bzw. bewegt sich dann das Bild.

Ich muss schon sagen simple gelöst. Ich glaub ich denke bei vielen Sachen viel zu kompliziert.
Aber man muss dabei dann halt auch mit oben genannten Nachteilen rechnen, wobei das hierbei ziemlich egal sein dürfte.
Mein Lob

[Sh@rk]

Jop ganz Ordentlich, schönes ergebniss, sicherlich kann man ja auch farbmischungen vor nehmen, aber das müsste dann auch wieder ausgeglichen sein zu den darzustellenten Objekten etc. aber feine sache das ganze^^.

Mfg Sh@rk

[dedicated]

Gratz !! Das Teil is geil. Tolles Projekt.

Muss ziemlich schwierig gewesen sein die Fotos zu schießen.

Willst du noch einen Motorantrieb bauen?


Die Krönung wären RGB-Leds, aber dann braucht man mehr I/O Kanäle.

Mfg Martin

[Neo]

also wie ihr an dem schlechtem Aufbau schon erahnen könnt ist das nur ein Prototyp

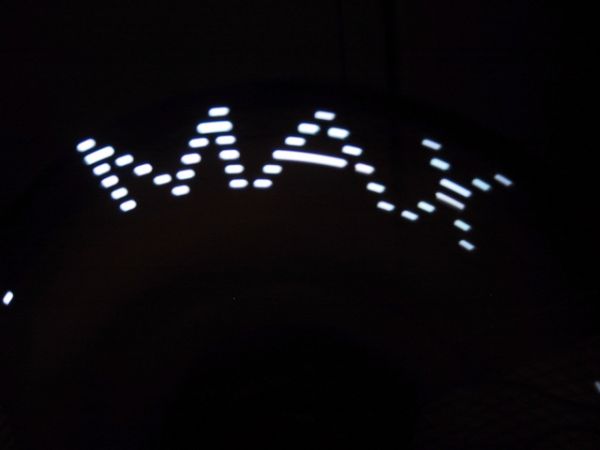

aber Schrift gabs schon das problem wa nur wen man damit in der Hand rumm wackelt ist die Schrift immer einmal spiegelverkehrt und dann wieder nicht
also nicht sehr einfach zu lesen

aber ich hab das teil an mein Ventilator geklebt und dann ging das richtig gut

und hier noch mal mit der Hand


(übrigens mein real name )

[alexStyles]

@Maxi weiss Ich doch (*fg* weil du Mod hier bist kannst du ja das Max!i! weg machen )
Neija zurück zum Thema :
Sry
____
Also die Stromversorgung erfolgt "nur" durch den Gold Cap? und
denn musst du "dann" nur mal laden und dann kannste das Ding ja folglicherweise an alles was sich dreht dranppapen brauchst ja keine Schleifkontakte etc. (ist halt mit beschränkter Zeit aber reicht ja aus)
Und wenn die Zeit nicht ausreicht kann man ja auch nen grösseren Gold Cap nehmen oder nen Ultra Cap
Hab Ich das "nun" richtig verstanden ?
Würde das dann nämlich auch mal nachbauen (wollen)
Ist nämlich ne echt gute Idee

MfG Alex

Edit: Wie hast du es nun geschafft das du ein MAX lesen kannst also das es so angezeigt wird haste das an den Proppeler angepasst oder "wie" ??

[KB]

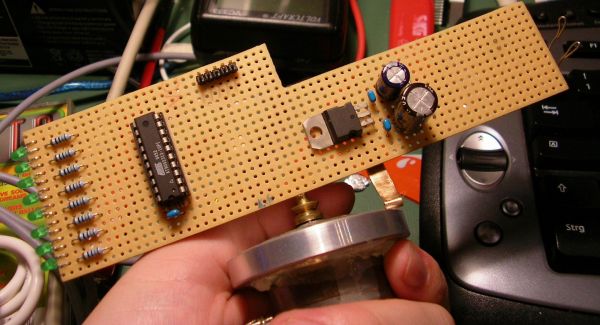

Sieht übrigens gut aus. Sowas ähnliches hab ich auch schon mal gebaut.
