LEDs in Reihe leuchten nicht

[aphex]

Hallo!

Ich habe 12 High-Power LEDs (Nichia NS6W183AT 135lm weiß) in Reihe geschaltet. Als KSQ benutze ich diese hier: http://www.leds.de/LED-Zubehoer/Strom-u ... -IP20.html

Als alternative KSQ hätte ich noch eine 700mA bis 48V im Angebot, aber ich weiß nicht, ob das nicht für die 1 Watt LEDs zu hart ist, darum teste ich es erst garnicht.

Die LEDs habe ich in Reihe geschaltet. Alle Kabel habe ich mit Aderendhülsen versehen, die Lötstellen an den LEDs sind auch alle sauber (Widerstand gemessen). Die LEDs leuchten auch, wenn ich sie einzeln teste (an 3.5 V 350mA angeschlossen und getestet).

Dennoch leuchten sie in Reihe nicht... Was mache ich blos falsch?

[ustoni]

Kannst Du mal ein Foto Deines Aufbaus posten?

Von der Beschreibung her ist alles richtig, sollte also eigentlich funktionieren.

[aphex]

Noch sind keine Kühlkörper dran, aber da ich die LEDs niemals länger als einen kurzen Augenblick einschalten würde, halte ich das zu diesem Zeitpunkt noch für überflüssig. Wenn in der Schaltung ein Fehler ist, hat man dann nur noch mehr Arbeit.

Im Prinzip ist es so:

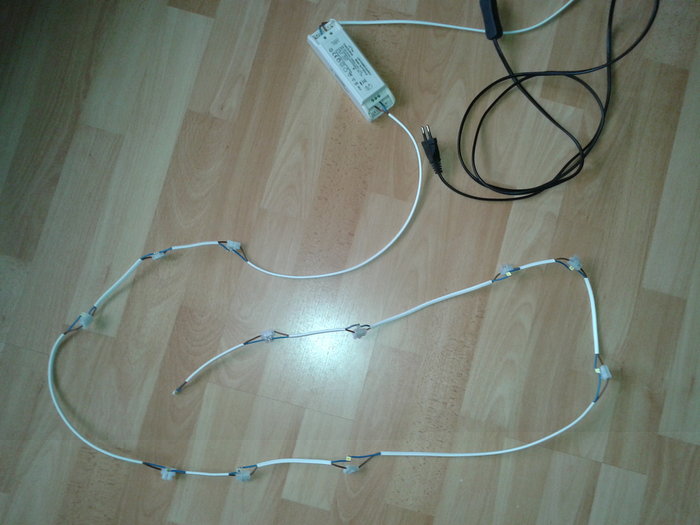

Wobei jede LED im Detail so verkabelt ist:

[aphex]

Der Eingang der KSQ ist OK, da kommen 230 V wechselstrom an.
Wenn ich die LEDs einschalte und ich von dem Ausgang der KSQ von + zu - messe, habe ich 13,4 V... was mir das sagen soll, bzw. ob das überhaupt eine aussagekraft hat, ist mir allerdings schleierhaft.

[czutok]

schaue kmal ob du dich nicht ergen wo vertan hast

erste led > + - > + - > + - usw

kann seine das du ergend wo einfach nur - + gemacht hast , ist wie weinachts beleuchtung , 1 led falsch , ganze beleuchtung dunkel

auser dem wenn ich schlecht rechnen kann hast du es mit 12 dioden gemacht , also 12 x 3,5=42V

und wie du schreibst gibt dein netzteil nur 13,4 v , also falsches netzteil

versuche erstmal mit 4 leuchtioden, wenn die leuchten ist es ok

[aphex]

Das habe ich gerade nochmal kontrolliert. Dann habe ich es vorhin meinen Nachbarn (Betriebsblindheit), der Literaturwissenschaftler ist und somit völlig unbeleckt an das Thema geht, nachprüfen lassen => alles korrekt.
Wenn ich die über die Lüsterklemmen verbundenen Leitungen durchchecke, habe ich perfekten durchgang. Es ist wie verhext!

[aphex]

Also, das Netzteil müsste eigentlich ok sein. Meine Aussage mit den 13,4 V bezog sich auf den Zustand, wenn die Dioden angeschlossen sind. Wenn ich die Dioden abklemme, ich also lediglich die Ausgangsspannung des Netzteils ausmesse, erhalte ich, wie erwartet, 70,4 V.

[ustoni]

Bist Du ganz sicher, dass Du an der KSQ nicht + und - vertauscht hast? Auf dem Foto kann man das nicht so genau erkennen.
Aus dem Datenblatt der Nichia LED geht die Reverse Voltage leider nicht hervor. Wenn die KSQ bei angeschlossenen LEDs nur noch 13,4 V liefert, bedeutet das, dass die Strombegrenzung angesprochen hat. Bezogen auf 12 LEDs wären das dann ca. 1,1 V. Im Datenblatt der LED ist ein "Protection Device" eingezeichnet, das könnte durchaus eine Durchlaßspannung von 1,1 V haben. Das würde dann den von Dir gemessenen Spannungswert erklären.

[aphex]

Hmm... habe alle Anschlüsse erneut kontrolliert, es ist mir wirklich nicht erklärbar.

Hier nochmal ein Foto von der KSQ und der letzten LED.

Ich habe gerade leider nur ein 16 mm an einer Sony NEX-5, das ist nicht gerade das Objektiv für solche Aufnahmen, von daher bitte ich, die mangelhafte Aufnahmequalität zu entschuldigen.

[ustoni]

Yep! Die Anschlüsse sind vertauscht! Die grössere der beiden Metallflächen ist die Kathode, also der -Anschluss. Du hast aber den Minusanschluss (braune Leitung) mit der Anode verbunden. Wenn Du die beiden Anschlüsse an der KSQ tauscht, sollte alles funktionieren (vorausgesetzt, die LEDs habens überlebt).

[aphex]

Läuft! Und die LEDs haben es ebenfalls überlebt. Ich hatte mir das Datenblatt zwar gründlich durchgelesen, aber irgendwie muss ich wohl absolut blind gewesen sein. Naja, dann steht der neuen Wohnzimmerlampe nun nichts mehr im Wege. Tausend Dank für die Analyse. Das hier ist wirklich ein tolles Forum.
