Da es schon seit längeren geplant war habe ich mal eben eine kleine Schrankbeleuchtung mit Led's gebaut.
Materialien:
Led's + Vorwiderstand
Platine (Lochraster)
Schnappschalter
Steckernetzteil
Holzleiste
Verbrauchsmaterialien:
Lötzinn
Litze
Schleifpapier

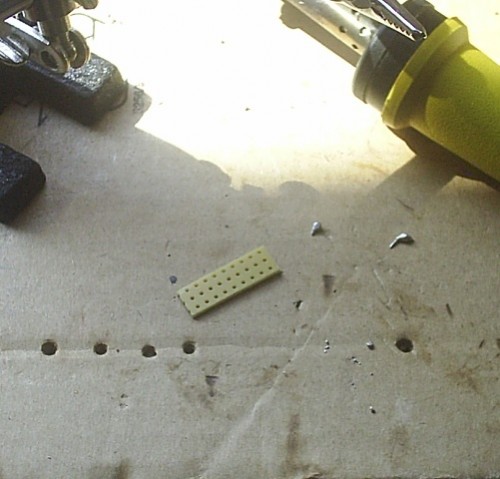

Als erstes müsst ihr eure Platinen zuschneiden.

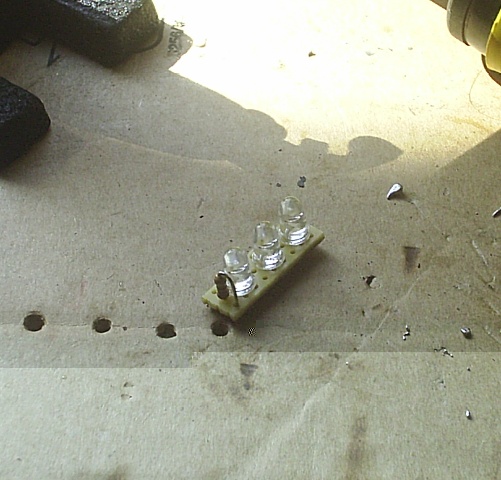

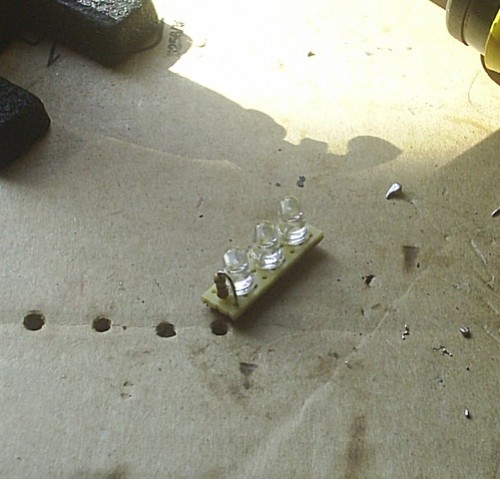

Danach lötet ihr wie folgt die Led's und die Widerstände auf.
Wenn ihr das gemacht habt einfach oben die Linse an- bzw. abschleifen (Bei Superflux Led's nicht notwendig).

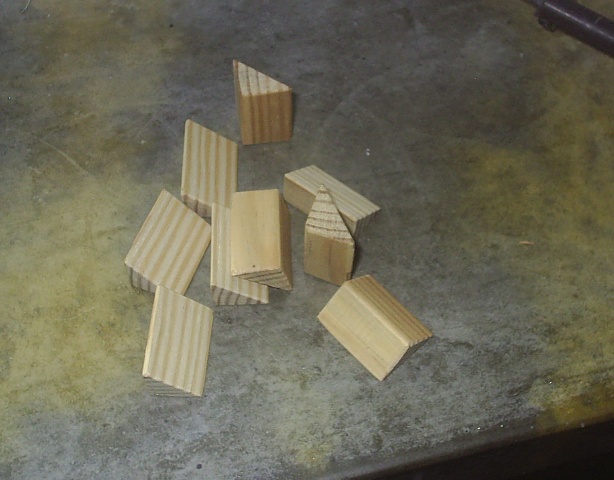

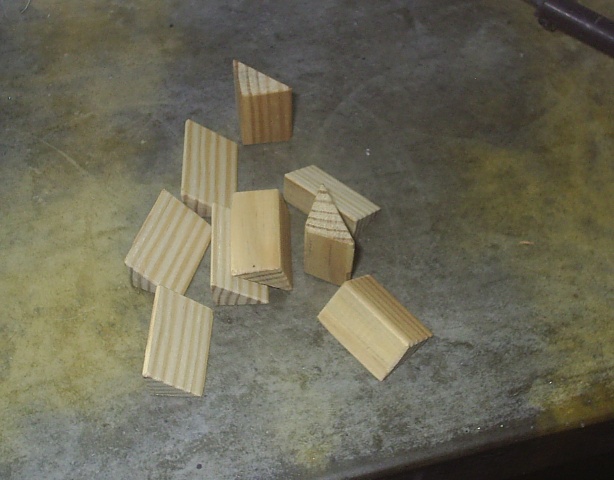

So nun nehmt ihr euch eure Leiste zur habe (wenn möglich eine Rechtwinklicke Leiste) dann schneidet ihr in einen 45° Winkel eine Seite ab.
Nun befestigt ihr an die Seiten zum Rechten Winkel zulaufend (An- / Gegenkathete) das Doppelseitige Klebeband.

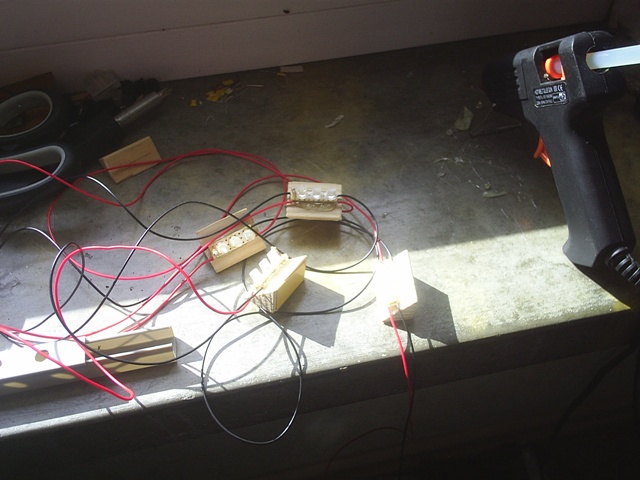

Nun nur noch die bestügten und mit einander verbundenen Platinen auf den Winkel auf der Hypotenuse Seite mit Heißkleber befestigen dabei jeweils eine Platine auf ein Winkelstück.

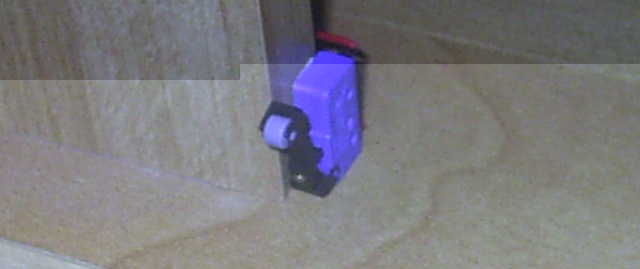

Nun nur noch alles in den Schrank auf die gewünschten Poitionen befestigen und alles mit dem Schnappschalter der möglichst sinnvoll an der Tür angebracht sein sollte verbinden.
Hier nun das Ergebniss. (Ich selber habe pro Schrank seite 12x 16000mcd 5mm Led's Weiß verwendet d.h. Pro leiste 3 stück in reihe mit 220 Ohm an 12V).
Hier noch ein Kleines Video was vom Schrank inneren aufgenommen wurde.
http://www.youtube.com/watch?v=CdvmP6GaScE
Ich selber finde die beleuchtung sehr hell und aureichend, leider gibt meine cam das nicht so auf den Bildern wieder.
Ich hoffe trotzdem das evtl. ein paar gefallen an meinem How² gefunden haben.
{HowTo} ~ Schrankbeleuchtung
Moderator: T.Hoffmann
Zuletzt geändert von Sh@rk am Mi, 08.07.09, 00:22, insgesamt 1-mal geändert.
Wenn der Schrank so leer bleibt, dann ist die Beleuchtung ausreichend
Was schaltet denn Dein "Schnappschalter", vor dem Netzteil , oder danach? Wenn danach,ist das Netzteil dann immer unter Spannung? Wäre ja nicht so gut.
Was schaltet denn Dein "Schnappschalter", vor dem Netzteil , oder danach? Wenn danach,ist das Netzteil dann immer unter Spannung? Wäre ja nicht so gut.
ich denke nicht, dass der schnappschalter die 230V effektivspannung aushält. Und selbst wenn wäre sone bastelei bei 230V auch ganz schön heikel.
Aber die Standby-Leistung hängt ja auch immer vom netzteil ab. Bei manchen liegt das bei 0,1W oder noch drunter, da darf das auch mal dauerhaft unter spannung stehen
PS:
viewtopic.php?f=31&t=4734
Aber die Standby-Leistung hängt ja auch immer vom netzteil ab. Bei manchen liegt das bei 0,1W oder noch drunter, da darf das auch mal dauerhaft unter spannung stehen
PS:
viewtopic.php?f=31&t=4734
@Gil ich habe den schrank auch schon eingeräumt, nur habe ich davon keine bilder, und selbst da finde ich die beleuchtung ausreichent. Es kommt wegen der cam leider nicht so gut rüber, und das mit dem Schalter hat denke ich Fightclub schon gut beantwortet.
daran habe ich mich schon gewöhnt, bei deinen Fotos, würde aber trotzdem gerne sehen was die paar LEDs verrichten können.Es kommt wegen der cam leider nicht so gut rüber
@Netzteil immer an
finde ich immer ein ungutes Gefühl, Netzteile im Haus zu haben die immer Strom verbrauchen, vor allem bei Billig Teilen. Bei mir wird alles vom Netz getrennt. Vielleicht auch etwas übertrieben, aber ich habe keine Hausratversicherung
Ich habe halt keine cam die im drei oder vier stellig bereich zu erwerben ist, ich bemühe mich gute bilder zu machen! Ich kann ja später mal ein Bild nach reichen, da frage ich halt mal mein bruder oder einen kumpel. Aber willste damit jetzt zum ausdruck bringen das ich die schlechtesten bilder mache?daran habe ich mich schon gewöhnt, bei deinen Fotos, würde aber trotzdem gerne sehen was die paar LEDs verrichten können.
Na ja das netzteil ist nicht dauerhaft drine, ist ja erstmal nur zu test zwecken, später wenn mein zimmer umgebaut wird kann man das dann alles von einem Schaltkasten steuern und Regeln, weil es ist ja dann egal ob ich am schaltkasten n schalter drück damit ein licht an geht oder an der wand einen schalter damit 30W angehen ist ja das gleich, blos das das eine sparsammer ist.@Netzteil immer an
finde ich immer ein ungutes Gefühl, Netzteile im Haus zu haben die immer Strom verbrauchen, vor allem bei Billig Teilen. Bei mir wird alles vom Netz getrennt. Vielleicht auch etwas übertrieben, aber ich habe keine Hausratversicherung
Gibts nicht Reed-Kontakte direkt für Netzspannung? Haust n kleinen Magneten in die Tür und betätigst einen Kontakt, der beim Magnetfeld öffnet...
Ach so!Na ja das netzteil ist nicht dauerhaft drine, ist ja erstmal nur zu test zwecken, später wenn mein zimmer umgebaut wird kann man das dann alles von einem Schaltkasten steuern und Regeln, weil es ist ja dann egal ob ich am schaltkasten n schalter drück damit ein licht an geht oder an der wand einen schalter damit 30W angehen ist ja das gleich, blos das das eine sparsammer ist.
